八路电视调制器(MZ-T8808)
2018-11-24
8路数字电视共享器
8路机顶盒共享器
  • 8路数字电视共享器
  • 8路机顶盒共享器
详细介绍
产品介绍

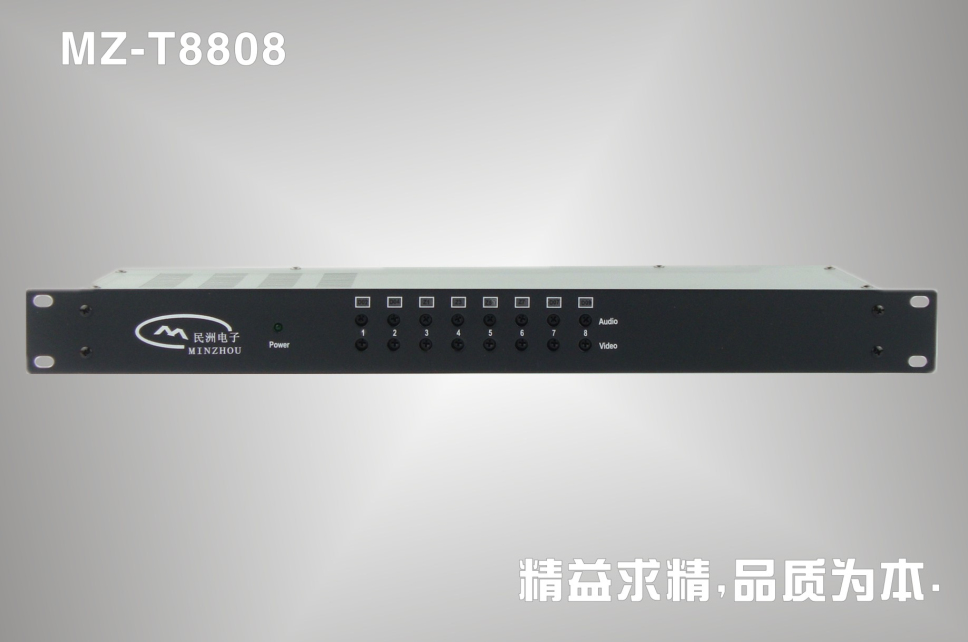

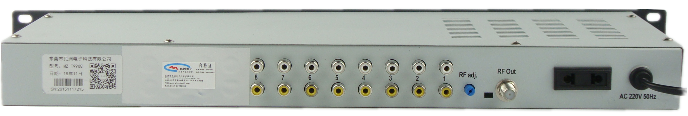

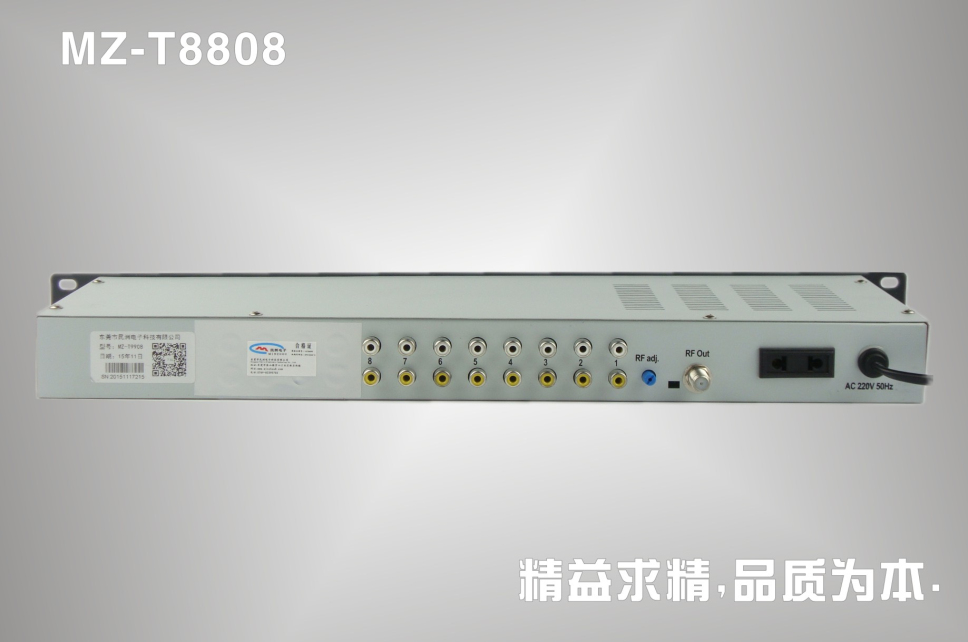

        民洲电子MZ-T8808专业级八路模块电视调制器,国家首家一机多频,具高节能,连续长达10年的稳定工作案例,采用SMA和LC双重滤波电路工作,使画面更加清晰稳定,A/V 调节设计于前面板,RF电平设计于后面板。8路数字机顶盒共享器
二、产品特点
1. 八路视音频通道输入,一路射频八个频道的隔频输出。
2. 采用高中频调制、一次变频方式和声表面滤波器处理,带外干扰小。
3. 伴音、图像、射频本振均采用 MCU 锁相技术,频率稳定度和准确度高。
4. 整机各功能电路均采用片状工艺,整机可靠性高。
5. 操作便利,音量大小、视频调制度均可在前后面板调节。
6. 电源部分采用高可靠性高动态范围的开关电源。8路机顶盒共享器
三、技术参数
名称 项目 产品参数
射频 输出频率范围 47~870八个频道
频率准确度 ± 5kHz
输出电平 95dBmV
带外抑制 - 60dBc max
输出阻抗 75Ω
输出反射 12dB min 任意频道
视频 伴音 - 图像载波 18 ± 2dB
输入电平 0.6 ~ 1.5Vp-p
视频输入阻抗 75Ω
视频输入反射 30dB min
信噪比(加权) 60dB
时延 45 nsec
带内平坦度 ± 1dB
微分增益 ± 5 % (调制度为 87.5 % )
微分相位 ± 5° (调制度为 87.5 % )
音频 输入电平 -10 ~ 10 dBm
输入阻抗 10KΩ min
带内平坦度 ± 1dB
失真度 1 %
信噪比 -60dB
图像、伴音间距 根据制式定
电源 输入交流电压 220V
功耗 8W max
尺寸 484mm长*126mm宽*43mm高
重量 最大 3kg
存储温度 -20°C ---- +70°C
使用温度 0°C ---- +45°C
典型案例
     《广播影视科技“十五”计划和2010年远景规划》明确提出:2010年全面实现数字广播电视,2015年停止模拟广播电视的播出。对于一些拥有上百台电视机的企业或业主将面临一个问题:一台电视机必须备一台机顶盒才能正常收看,这样将要付出高昂的收视费,增加了经营成本。例如:某家宾馆有100台电视机,须配备100台机顶盒,每台机顶盒按每月25元收费,一年的收视费就是300元,那么100台机顶盒就是30000元,5年的收视费累积就是15万元,15万元对于任何一个单位来说都不是一个小数目;另外,机顶盒有一个遥控器,电视机有一个遥控器,两个遥控器放在一起使用起来也不方便。本产品能解决此类难题,到广播电视局申请8-80个机顶盒,接入民洲共享器(调制器),这样可以节省大量机顶盒和收视月租费的投入,电视数量越多节省费用越明显。有线电视工程案例
有线电视工程图
应用场景
1.主要适用宾馆酒店、沐足、出租楼、工厂宿舍等拥有50台电视以上的业主;
2.只需机房改造,无需重新布线和改动房间线路,利用原有的有线闭路电视线路;
3.节省大量机顶盒的购买费用,可省去长年累月无限期上缴的机顶盒月租费用;
4.一次投资,长期受益,房间电视机数量50或500台,相应数量越多,节省越明显;
5.机房集中管理,机顶盒不容易丢失和损坏,不改变传统收视习惯,且操作简单;
6.可增加酒店及企业内部自办频道,起到提高酒店服务形象及企业文化宣传作用;
7.可接卫星接收机、IPTV、DVD、电脑、DV摄像机和摄像头等节目源,方便播放.酒店宾馆电视系统安装图
广泛应用
        市县乡镇电视台、广播站、部队、机关大院、医疗机构、工业园区、大中小学校园电视台、金融机构、公共娱乐场所、道路交通监控系统、楼宇小区、度假村、机场候机楼、火车站、汽车站、轮渡等候车船楼、酒店、饭店、商务宾馆、桑拿足浴商业场所、商场、海鲜酒楼、渔村、出租楼等企事业单位。
