十六路广播级调制器(MZ-F16)
2019-05-12
16邻频调制器
有线电视邻频调制器
  • 16邻频调制器
  • 有线电视邻频调制器
详细介绍
产品介绍
        民注电子MZ-16F十六路广播级电视调制器,是由16个垂直放置的固定频道调制器和一个高效开关电源组成,主要用于各省、市、县、电视台,具高稳定、高清晰、高输出值等特点,其具备长年稳定的工作特性,广泛在中国各省、市、县级电视台前端系统中发挥着重要的信号传输作用。
二、产品特点
1.节省空间,安装方便,具高节能,标准19寸机柜装(4U)。
2.16端口视频、音频输入口,16路射频信号混合汇总输出。
3.输出电平超过+112dBμV,带外抑制度大于60dB。
4.传输距离远,输出图像镜面处理,画面更清晰。
5.宽范围线性电源,使用SMD技术,整机频率稳定度高。
6.视频、音频、A/V信噪比、RF射频信号设计于前面板可调。16路邻频调制器
三、调制器技术参数
名称 项目 产品参数



射频
输出频率范围 48~871任一个频道
频率准确度 ± 5kHz
输出电平 110dBmV
带外抑制 - 60dBc max
输出阻抗 75Ω
输出反射 12dB min (射频输出最大时)




视频
伴音 - 图像载波 18 ± 2dB
输入电平 0.6 ~ 1.5Vp-p
视频输入阻抗 75Ω
视频输入反射 30dB min
信噪比(加权) 60dB
时延 45 nsec
带内平坦度 ± 1dB
微分增益 ± 5 % (调制度为 87.5 % )
微分相位 ± 5° (调制度为 87.5 % )


音频
输入电平 -10 ~ 10 dBm
输入阻抗 10KΩ min
带内平坦度 ± 1dB
失真度 1 %
信噪比 -60dB
图像、伴音间距 6500±2(PAL-D/K); 5500±2(PAL-B/G);4500±2(NTSC)
电源 输入交流电压 220V
功耗 6W max
尺寸 483mm长*200mm宽*90mm高
重量 最大 18kg
存储温度 -20°C ---- +70°C
使用温度 0°C ---- +45°C

四、有源混合器技术参数:
项目 产品参数
输出频率范围 48—871 MHz
微分增益 ≤3%
视频带内平坦度 ±0.5 dB
标称输入电平 108 dBµV
标称输出电平 111 dBµV
噪声系数 ≤8 dB
反射损耗 ≥12 dB
C/CSO 64 dB
电源输入 AC90-265V
输入端口 16路
输出电压 DC12 5A(MAX)















五、产品功能表
名称 功能
AUDIO 调整音量
VIDEO 调整调制度以获得最佳视频效果
PWR 电源指示灯
A/V(RATIO) 调整图象伴音功率比,将其设置在所需植上
RF  OUTPUT LEVEL 调节旋钮,使输出电平达到系统设计要求


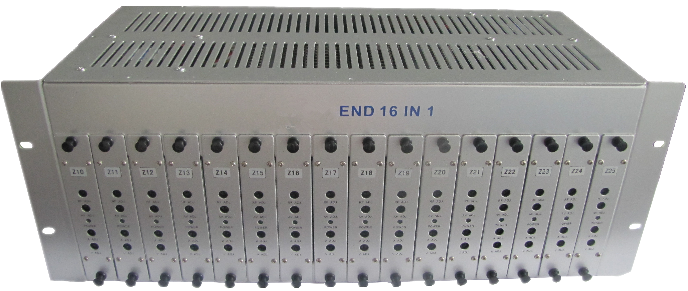

图1 前面板功能表
名称 功能
VI IN 使用视频电缆连接至视频信号源
A IN 使用音频电缆连接至音频信号源
OUT 使用射频电缆连接至多路混合器
DC 12V 电源12V输入
图2 后面板功能表
名称 功能
RF OUT 射频输出
POWER 电源指示灯
RF OUT PUT LEVEL 输出电平调节
1~16 16路混合

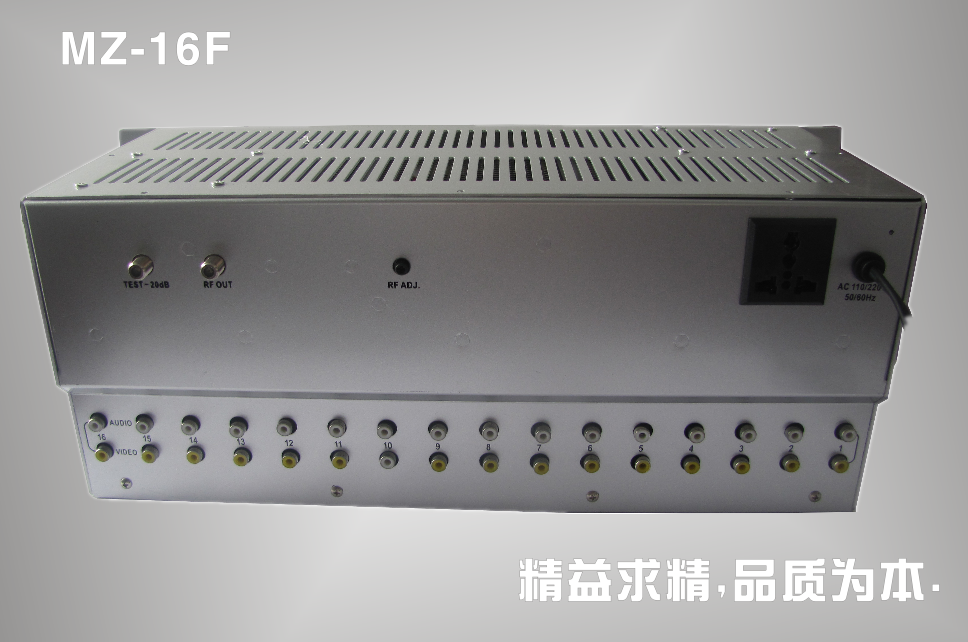

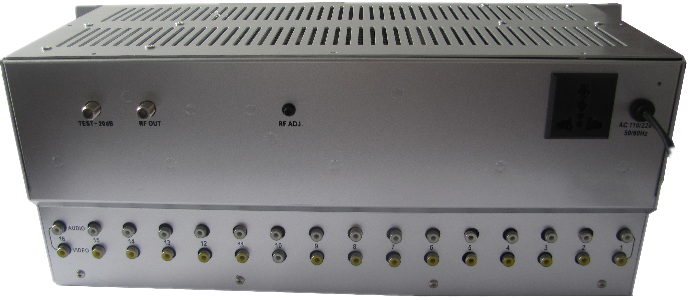

图3 后面板图、功能表
所有安装、连接无误后,接通电源,加电后10分钟以上,再进行参数调整。
   注意:使用中应避免频繁开关电源,每次关机后应间隔1分钟以上再开机。
典型案例

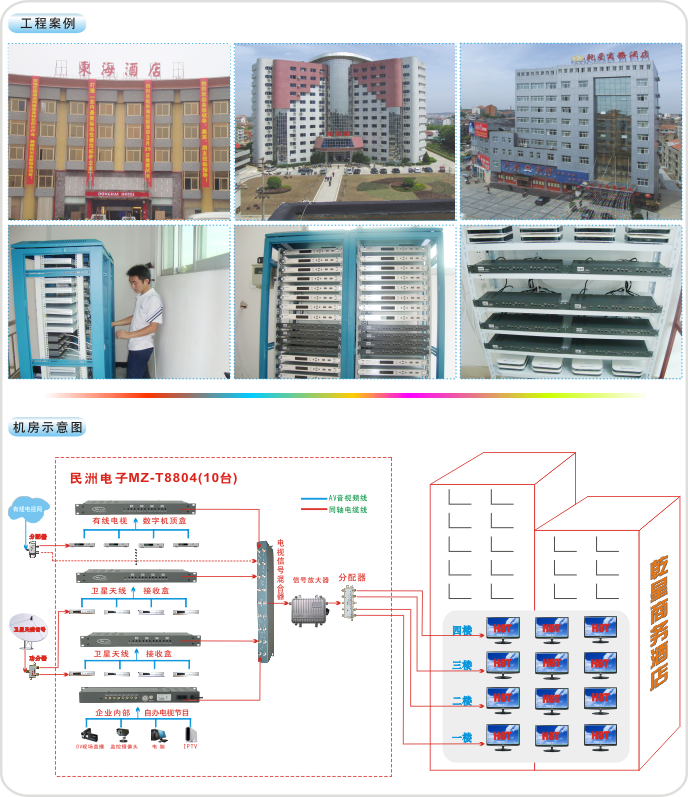

     《广播影视科技“十五”计划和2010年远景规划》明确提出:2010年全面实现数字广播电视,2015年停止模拟广播电视的播出。对于一些拥有上百台电视机的企业或业主将面临一个问题:一台电视机必须备一台机顶盒才能正常收看,这样将要付出高昂的收视费,增加了经营成本。例如:某家宾馆有100台电视机,须配备100台机顶盒,每台机顶盒按每月25元收费,一年的收视费就是300元,那么100台机顶盒就是30000元,5年的收视费累积就是15万元,15万元对于任何一个单位来说都不是一个小数目;另外,机顶盒有一个遥控器,电视机有一个遥控器,两个遥控器放在一起使用起来也不方便。本产品能解决此类难题,到广播电视局申请8-80个机顶盒,接入民洲共享器(调制器),这样可以节省大量机顶盒和收视月租费的投入,电视数量越多节省费用越明显。有线电视工程案例
有线电视工程图
应用场景
1.主要适用宾馆酒店、沐足、出租楼、工厂宿舍等拥有50台电视以上的业主;
2.只需机房改造,无需重新布线和改动房间线路,利用原有的有线闭路电视线路;
3.节省大量机顶盒的购买费用,可省去长年累月无限期上缴的机顶盒月租费用;
4.一次投资,长期受益,房间电视机数量50或500台,相应数量越多,节省越明显;
5.机房集中管理,机顶盒不容易丢失和损坏,不改变传统收视习惯,且操作简单;
6.可增加酒店及企业内部自办频道,起到提高酒店服务形象及企业文化宣传作用;

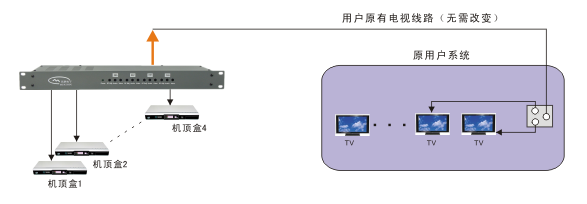

7.可接卫星接收机、IPTV、DVD、电脑、DV摄像机和摄像头等节目源,方便播放.酒店宾馆电视系统安装图
广泛应用
        市县乡镇电视台、广播站、部队、机关大院、医疗机构、工业园区、大中小学校园电视台、金融机构、公共娱乐场所、道路交通监控系统、楼宇小区、度假村、机场候机楼、火车站、汽车站、轮渡等候车船楼、酒店、饭店、商务宾馆、桑拿足浴商业场所、商场、海鲜酒楼、渔村、出租楼等企事业单位。
