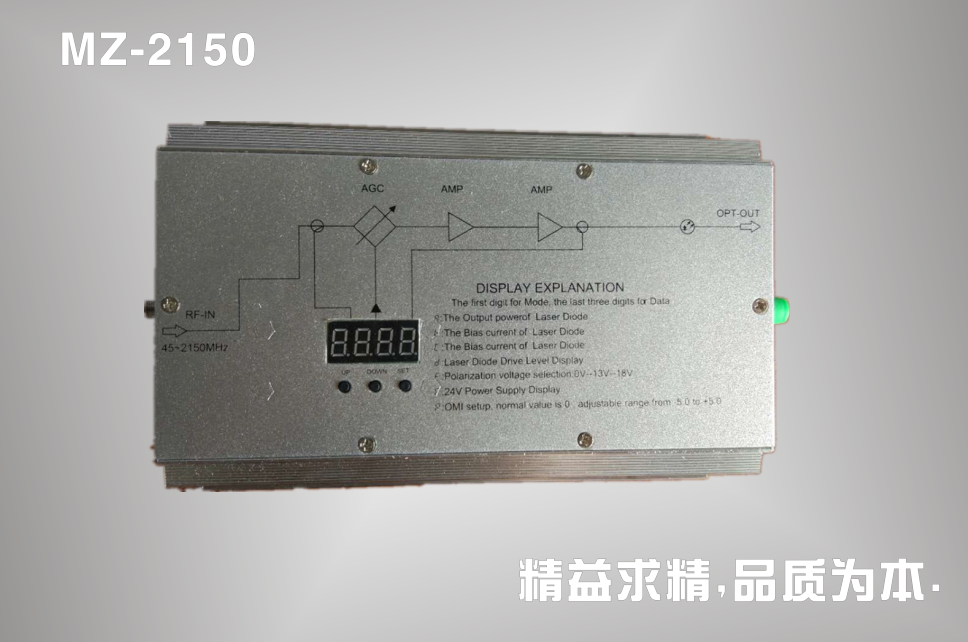

卫星光纤发射机(MZ-2150)
2019-05-12
卫星光纤发射机
  • 卫星光纤发射机
详细介绍
一.产品概述
  民洲MZ-2150产品,是工作于950~2400MHz,不同规格,不同外型的光发射机或光接收机组成的一个产品,可以将卫星天线高频头LNB接收的全部L-Band模拟数字信号转换成光信号,通过光纤实现高品质、长距离的传输。可用于卫星楼宇光纤分配,卫星L-Band上/下行链路。优异的成本价格优势,为运营商提供了更多的选择余地,灵活组网。卫星L波段光端机
 二.主要特点
1.工作频带宽(950~2150MHz),可传输整个卫星L-Band全部模拟或数字信号。
2.传输距离远。
3.光发送机内置高线性AGC,适应不同电平的输入位置。
4.光接收机设有手动增益调整,可补偿不同距离的光纤损耗。
5.光发射机可通过同轴电缆为LNB提供+15V电源。
6.抗电磁,射频,雷电干扰能力强。
三.主要技术指标
1.射频指标和参数
工作频段:950-2150MHz
带内平坦度:±1.25dB max
±1dB typical
0.25 dB @any 36MHz
驻波比:1:1.6
互调: ≤-40dBc
载噪比: 35 dB @36MHz/10km
输入信号范围:-40dBm~-20dBm
输出信号范围:-40 dBm~-20dBm
增益稳定度:±0.25@24hrs
链路增益:0±10dB
OIP3:0或5 dBm
噪声指数:42dB
射频连接头:F型(75Ω)
2.光传输指标和参数
工作光波长和激光器: 1310nm-1550nm
输出光功率: ≥3dBm
允许最大光输入功率: ≤0dBm
光接收灵敏度: ≤-20dBm
光连接头: FC/APC
3.一般性参数:
工作电源电压:+24V
消耗电流: ≤350mA/端
工作温度:-10 - +60℃
储存温度: -40 - +85℃
外型结构:航空专用散热铝材
四.主要应用
●卫星L-Band光纤楼宇分配系统
●远洋轮船卫星光纤分配系统
●卫星L-Band上/下行光纤链路
●广泛应用到航天卫星
●地面卫星接收机系统
●军事行业信号接收系统
