一、概述

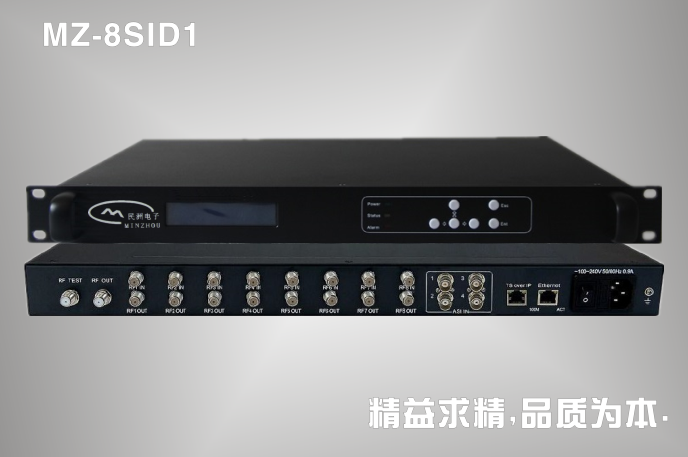

民洲MZ-8SID1八路DVB-S/S2转四路DTMB综合调制器支持8路DVB-S/S2卫星信号，3路ASI和1路IP输入，输入的12路码流可以任意的复用到4路输出通道，支持节目名称、节目号、PID的任意修改；同时支持4路复用流经过加扰模块进行DVB同密加扰，可支持4个CAS同密，加扰码流再被调制成四路QAM/DVB-C射频信号通过1路F头和IP口（TS over IP/UDP/MPTS）输出，完成DVB-S/S2卫星信号转DTMB国标信号的功能，是有线数字电视前端中卫星信号解调、复用、加扰、调制的主要设备之一。
二、特点
1.支持IP输出
2.支持4套CAS同密
3.超大缓存，抗突发码率，PCR校正
4. 可配置PID过滤、PID重映射，PSI/SI信息编辑和同步更新
5.支持输入、输出信号的实时监测
6. 支持中英文液晶显示，前面板按键操作和远程网管控制
7. 高可靠性设计，运行稳定
三、技术指标
|
名称 |
项目 |
产品参数 |
|
输入 |
DVB-S/S2 |
8路，F头（频率范围:950-2150Mhz） |
|
ASI |
3路，DVB标准，BNC接口 |
|
IP |
100mbps RJ45， TS over IP/UDP/MPTS |
|
输出 |
接口 |
F头，阻抗75Ω |
|
调制标准 |
DTMB（载波数1/3780） |
|
频率范围 |
47-870Mhz |
|
输出电平 |
90-110dB |
|
衰减范围 |
0-20dB（0.5dB步进） |
|
符号率 |
5-9Mbaud/s |
|
星座 |
16QAM、32QAM、64QAM、128QAM、256QAM |
|
滚将系数 |
0.15 |
|
MER |
＞40dB |
|
BER |
0 |
|
IP |
100mbps RJ45， TS over IP/UDP/MPTS |
|
网络管理 |
以太网接口 |
10/100M RJ45 |
|
环境 |
0～45℃（工作）；-20～80℃（储存） |
|
电源 |
100VAC-240VAC，50Hz，25W |
