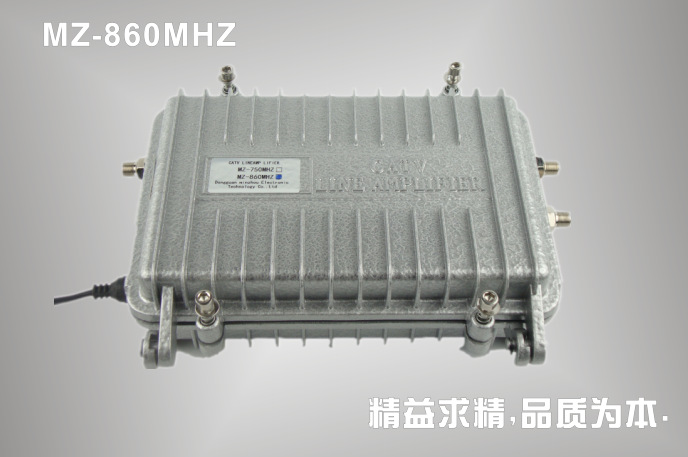

一、产品介绍
野外型干线放大器主要用于CATV有线电视系统，将有线电视信号、数字电视信号、电话语音信号和数据（或压缩数据）信号进行单双向放大传输。本产品线路设计成熟，工艺结构科学合理，选料讲究，确保了整机优异的性能指标，是大、中、小型有线电视传输网路的首选产品。
二、产品特点
1. 适用于CATV系统干线或楼栋分配功率放大.
2. 手动增益和斜率控制,增益平坦，噪声低，能显著改善信号质量.
3. 大范围高精度斜率调整, 低增益双模块设计.
4. 铝型材外壳，防雨、屏蔽性能好，隔离度高,抗干扰能力强，散热好.
5. 输入输出口均有防雷作用频带宽，动态范围大.
6. 具干扰能力强,功耗低,性能稳定.能有效地提高图象的清晰度.
三、技术参数
|
项目 |
产品参数 |
|
增益(DB) |
30 |
|
频率范围(MHZ) |
40-864 |
|
最大输出电平(DBUV) |
120 |
|
输入电平(DB) |
65-85 |
|
输出电平(DB) |
102 |
|
最大电平(DB) |
120 |
|
带内平坦度(DB) |
±0.5 |
|
噪音系数(DB) |
≤6 |
|
交扰调制比(DB) |
≥60 |
|
反射损耗(DB) |
≥12 |
|
手动增益控制MGC(DB) |
0～20 |
|
斜率可调范围MGC(DB) |
0～20 |
|
分支口输出(DB) |
-10 |
|
抗雷击能力（KV） |
5KV(10-700MS) |
|
供电（V） |
AC220V±10% |
|
功耗（W） |
20(使用20W变压器) |
|
外壳 |
铸铝外壳 |
|
最大外型尺寸（mm） |
270*195*85 |
应用场景
1.主要适用宾馆酒店、沐足、出租楼、工厂宿舍等拥有50台电视以上的业主;
2.只需机房改造,无需重新布线和改动房间线路,利用原有的有线闭路电视线路;
3.节省大量机顶盒的购买费用,可省去长年累月无限期上缴的机顶盒月租费用;
4.一次投资,长期受益,房间电视机数量50或500台,相应数量越多,节省越明显;
5.机房集中管理,机顶盒不容易丢失和损坏,不改变传统收视习惯,且操作简单;
6.可增加酒店及企业内部自办频道,起到提高酒店服务形象及企业文化宣传作用;
7.可接卫星接收机、IPTV、DVD、电脑、DV摄像机和摄像头等节目源,方便播放.
广泛应用
市县乡镇电视台、广播站、部队、机关大院、医疗机构、工业园区、大中小学校园电视台、金融机构、公共娱乐场所、道路交通监控系统、楼宇小区、度假村、机场候机楼、火车站、汽车站、轮渡等候车船楼、酒店、饭店、商务宾馆、桑拿足浴商业场所、商场、海鲜酒楼、渔村、出租楼等企事业单位。
